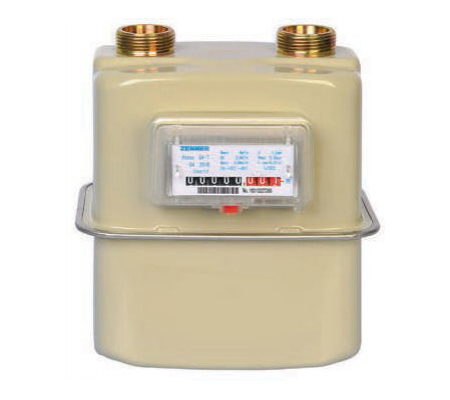

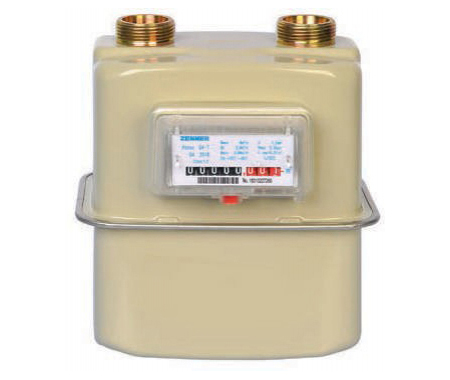

Диафрагменный счетчик газа с температурным компенсатором
Два патрубка, Компенсация температуры, Высокая точность
Порою температура окружающей среды, может выходить за рамки условий, при которых счетчик газа способен работать точно и стабильно. В результате изменения в температуре негативно сказываются на учете газа и необходима соответствующая компенсация. Данный газовый счетчик имеет конструкцию с встроенным устройством биметаллической температурной компенсацией, который эффективно корректирует влияние температуры газа на показания отсчетного механизма. Если температура газа отличается от установленных температурных норм, биметаллическая компенсация регулирует объем измерительных камер, приводя расход газа к стандартным условиям. Таким образом, в зависимости от температуры пропускаемого газа термокорректор выполняет коррекцию показаний отсчетного механизма.
Мы представляем три модели счетчиков газа с термокорректорами: G1.6-T, G2.5-T и G4-T. Все эти модели основаны на эффективном и умном механизме компенсации температуры, что позволит счетчику точно измерять пропуск газа в любых температурных условиях.
Измеряемая среда: природный газ, городской газ, сжиженный газ, биогаз, метан, и т.д.
- Эффективная коррекция показаний согласно температуре пропускаемого газа
- Интегрированная система для регулировки кривой погрешности
- Коррозионно-устойчивый корпус из оцинкованной стали
- Рабочее давление: 0.5 бар
- Диапазон рабочих температур: от -25 °C до +55 °C
- Огнеупорность (HTB) до 0.1 бар в соответствии с EN1359
- Начальный расход: не выше чем 1 дм³/ч
- Может быть оснащен импульсным датчиком
| Технические параметры | |||||
| Тип | G1.6-T | G2.5-T | G4-T | ||
| Номинальный объемный расход | Qn | м³/ч | 1.6 | 2.5 | 4 |
| Максимальный объемный расход | Qmax | м³/ч | 2.5 | 4 | 6 |
| Минимальный объемный расход | Qmin | м³/ч | 0.016 | 0.025 | 0.04 |
| Максимальное рабочее давление | бар | 0.5 | 0.5 | 0.5 | |
| Предел допускаемой погрешности | 0.1 Qmax ≤ Q ≤ Qmax Qmin ≤ Q < 0.1 Qmax | ± 1.5% ± 3% | ± 1.5% ± 3% | ± 1.5% ± 3% | |
| Максимальная потеря давления | мбар | ≤ 2 | ≤ 2 | ≤ 2 | |
| Емкость отсчётного устройства | м³/ч | 99999.9998 | 99999.9998 | 99999.9998 | |
| Цена деления наименьшего разряда отсчётного устройства | м³/ч | 0.0002 | 0.0002 | 0.0002 | |
| Класс точности | класс | 1.5 | 1.5 | 1.5 | |
| Циклический объём | дм³ | 1.2 | 1.2 | 1.2 | |
| Вес импульса | м3/импульс | 0.01 | 0.01 | 0.01 | |
| Масса счетчика | кг | 2.0 | 2.0 | 2.0 | |

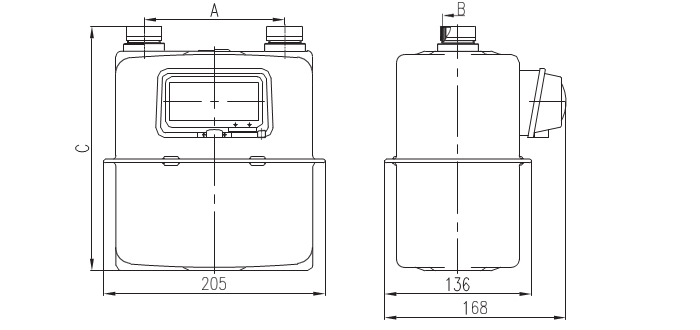

| Габариты мембранного счетчика газа G1.6-T | G2.5-T | G4-T |
| A [мм] 110 ± 0.50 130 ± 0.50 |
| B M30 x 2 - 6 g G¾B G⅞B G1B G1¼B NPT ¾″ |
| C [мм] 230 238 |
